FR4 에폭시 보드가 변압기의 열전 성능을 향상시키는 방법

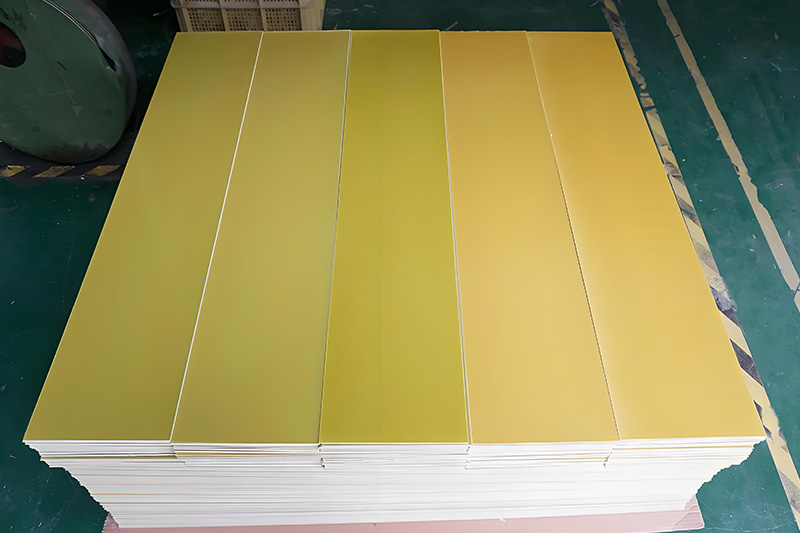

FR4 에폭시 보드는 고성능 복합 소재입니다. 고유한 재료 특성과 구조 설계를 통해 열전도, 전기 절연, 기계적 지지 및 공정 적응성을 포함한 변압기 성능의 여러 측면을 조화롭게 최적화했습니다.

1. 열전도 성능 최적화

열전도도 향상

FR4 소재는 유리 섬유 천과 에폭시 수지로 구성됩니다. 이 구조는 효율적인 열전도 네트워크를 형성합니다. 유리 섬유 천은 견고한 열전도 골격이고 에폭시 수지는 충진재입니다. 이 두 가지의 시너지 효과로 인해 FR4 소재는 수직 층 방향으로 연속적인 열전도 경로를 형성하여 변압기 내부 열을 빠르게 방출하고 국부적인 온도 상승을 효과적으로 제어할 수 있습니다.

열팽창 계수 매칭

FR4는 변압기 금속 부품과 유사한 열팽창 계수를 갖습니다. 온도 변동 시, 금속 부품과 동기적으로 변형되어 열 응력으로 인한 계면 간극 발생을 방지함으로써 열전도 경로의 연속성을 확보하고 안정적인 방열 효율을 보장합니다.

방열 구조 설계

변압기 설계에서 FR4 기판은 방열 지지 부품으로 자주 사용됩니다. 방열 구멍이나 가이드 홈을 가공하여 공기 냉각 시스템과 연계된 대류 채널을 형성할 수 있습니다. 또한, 소재 표면에 고열전도 코팅을 적용하여 고온 환경에서 방열 성능을 더욱 향상시킬 수 있습니다.

2. 전기 절연 성능 향상

높은 절연 신뢰성

FR4 소재는 일반 환경과 습한 환경 모두에서 안정적인 절연 성능을 유지합니다. 이를 통해 권선과 코어 간, 그리고 서로 다른 전위를 가진 권선 간의 전기적 절연을 보장하고, 누설 전류 및 부분 방전 위험을 줄이며, 고전압 변압기의 절연 요구 사항을 충족할 수 있습니다.

고주파 및 저손실 특성

고주파 조건에서 FR4는 유전 손실 계수와 유전 상수가 낮습니다. 이러한 특성은 유전 분극으로 인한 에너지 손실을 줄이고 신에너지 구동 및 고주파 전원 공급과 같은 상황에서 변압기의 전력 변환 효율을 향상시킬 수 있습니다.

아크 파괴 저항

FR4 소재는 고전압 회로에서 탁월한 아크 저항성을 제공합니다. 과전압 또는 단락 회로 고장으로 아크가 발생할 경우, 구조의 무결성과 절연 성능을 유지하여 절연 파괴 및 화재 위험을 방지할 수 있습니다.

3. 기계적 지지 및 구조적 안정성

고강도 기계적 특성

FR4 기판은 높은 굽힘 강도와 충격 강도를 가지고 있습니다. 이는 변압기의 운송, 설치 및 작동 중 기계적 진동과 충격을 견뎌내고, 권선 변형이나 철심 변위를 방지하며, 안정적인 절연 간격을 보장합니다.

치수 안정성

고온, 다습 또는 온도 사이클 환경에서 FR4의 치수 변화율은 매우 낮습니다. 이를 통해 변압기가 낮과 밤의 온도 차이가 크거나 습도가 높은 지역에서 작동할 때 치수 변동으로 인해 권선이 단락되는 것을 방지합니다.

경량화의 장점

FR4 소재는 밀도가 낮고 기존 절연 소재보다 가볍습니다. 건식 변압기 설계 시 FR4를 사용하면 전체 중량을 줄이고 설치 및 유지 보수를 용이하게 하며 운송 비용을 절감할 수 있습니다.

4. 공정 적응성 및 신뢰성

고정밀 가공 능력

FR4 기판은 CNC 공작 기계를 사용하여 고정밀 가공이 가능하여 권선 골격 및 절연 파티션과 같은 정밀 부품의 공차 요건을 충족할 수 있습니다. 가공 표면은 정밀하며 금속 부품과 밀착되어 틈새로 인한 부분 방전을 방지합니다.

난연성 및 저연성

FR4 에폭시 기판은 높은 난연성 등급 기준을 충족합니다. 연소 시 자체 소화가 가능하며 연기 발생량이 적습니다. 혼잡한 환경에서 이러한 특징은 화재 확산을 지연시키고 비상 대응 시간을 확보할 수 있습니다.

전체 환경 적응성

FR4 소재는 뛰어난 내식성을 자랑하며 대부분의 화학 물질에 대한 부식 방지 기능을 갖추고 있습니다. 습도, 염분 분무, 오일 침지와 같은 혹독한 환경에서도 장기간 안정적으로 작동하여 변압기의 유지보수 주기를 효과적으로 연장합니다.

FR4 에폭시 보드는 재료 특성과 엔지니어링 설계의 결합을 통해 변압기의 열전 성능을 최적화하는 데 핵심적인 역할을 합니다. 열전도 경로 구축부터 전기 절연 보호, 기계적 지지 설계부터 전체 환경 적응성까지, FR4의 포괄적인 성능은 전력 장비의 효율적이고 지능적인 개발을 위한 기반을 마련했습니다. 앞으로 나노 복합재 기술의 적용을 통해 이 소재의 성능은 더욱 획기적으로 향상될 것으로 예상됩니다.
